喷涂速凝橡胶沥青防水涂料是一种采用特殊工艺，将超细、悬浮、微乳型的改性阴离子乳化沥青和合成高分子聚合物配制而成，再与特种固化剂）混合、反应后生成的一种有优异性能的防水、防渗、防腐、防护涂料。
产品成分
喷涂速凝橡胶沥青防水材料主要成分是由2种以上高性能改性乳化橡胶沥青和化学促凝催化剂组成，具有迅速初凝固结特征的双组分系统
SYC-L喷涂速凝橡胶沥青防水涂料，采用喷涂技术，效率高，实现无缝连接，不窜水。
施工注意事项
1.大面积施工采用机械喷涂法，管道根部、水落口，女儿墙的阴阳角等细部加强处理宜采用手工刷涂法，裂缝处的修补及不易喷涂部位施工宜采用手工刷涂法。
2.速凝橡胶沥青防水涂料施工时的环境温度宜为5摄氏度-35摄氏度，预计涂料在固化前有雨、雪、五级以上风等气象出现时不宜施工。
3.不能在雨天或五级以上大风天气下施工。
4.根据个人身高调节喷枪主剂枪嘴与固化剂喷嘴之间间距并固定。主剂与固化剂在距离喷嘴外250毫米-300毫米处交叉重叠，喷枪角度始终与喷涂面保持90度直角，高度一致平行。
5.从左至右往返匀速喷涂，后一枪始终压前一枪12公分左右，保证每次喷涂厚度，确定成品要求厚度，厚度均匀。喷涂速度不得过慢，否则会导致返水起层，工艺不合格。
6.施工时，要从低的作业部向高部位施工，细部作业时不能过量喷涂。
7.在刮风情况下喷涂时，固化剂的方向要逆风施工。防水施工环境温度应大于5℃，在不通风的潮湿环境下施工应预先埋设排风设备，雨天、雪天、5级以上风力环境下不宜进行防水施工。
施工工艺
1.施工工艺流程：基层验收--清理基面--细节保护--细部构造附加层--大面积喷涂--质量检查--质量验收--保护层施工
2.细部构造附加层采用涂刷施工，分遍涂刷，胎体增强材料应夹铺再涂层中间，铺实粘牢，不空鼓，不翘边。

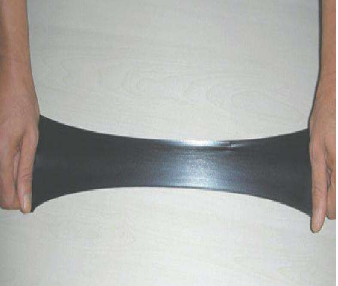

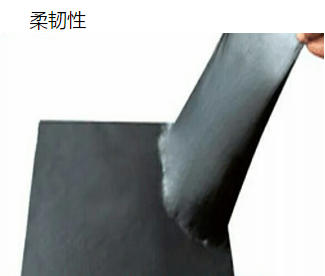

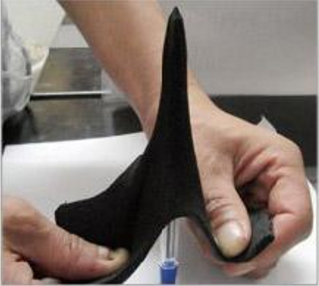

淞源牌喷涂速凝橡胶沥青防水涂料抗刺穿性。
施工要点
1.应喷涂均匀，按2毫米-3毫米厚的涂层可一次纵横交错连续4-5遍喷涂完成。
2.铺设胎体增强材料应在底层速凝橡胶沥青防水涂膜固化后进行，底层速凝橡胶沥青防水涂膜厚度不应小于0.5mm。
3.胎体增强材料铺贴应顺直、平整，无皱纹。
4.胎体增强材料的长边搭接宽度不得小于50毫米，短边搭接宽度不得小于70毫米，搭接缝应涂抹手涂式液体橡胶沥青防水涂料，锟压粘牢，密封。
5.在胎体增强材料上喷涂速凝橡胶沥青防水材料时，不得空鼓、张口等，涂抹厚度不得小于1.0毫米，建议厚度为1.5毫米-1.8毫米。
施工基层要求
1.基层表面要求干燥、平整、坚实、无浮沉、杂物、油脂、树脂或其他外来污染物
